Zodiac X7 Quattro®

Forma y función con la sustancia de repuesto

El Zodiac X7 Quattro es una mezcla inspirada en un diseño elegante y tecnología avanzada que resulta en un rendimiento sin igual.

Buscar distribuidor

Forma y función con la sustancia de repuesto

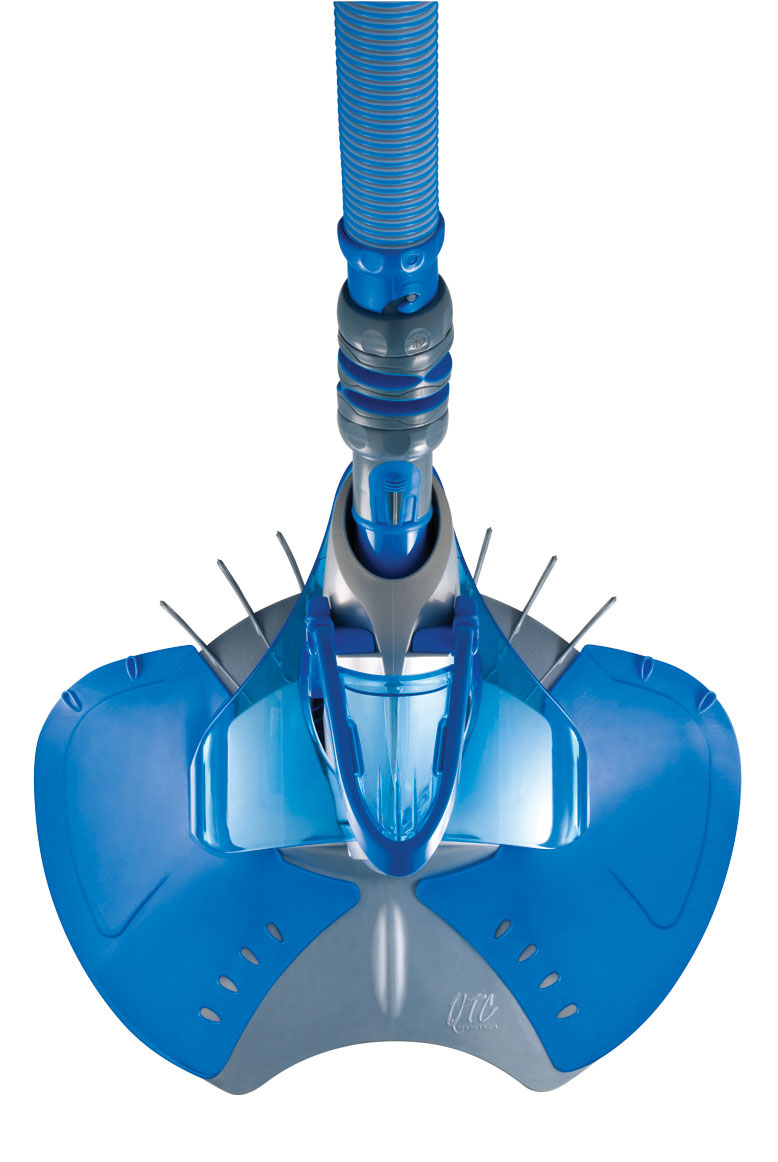

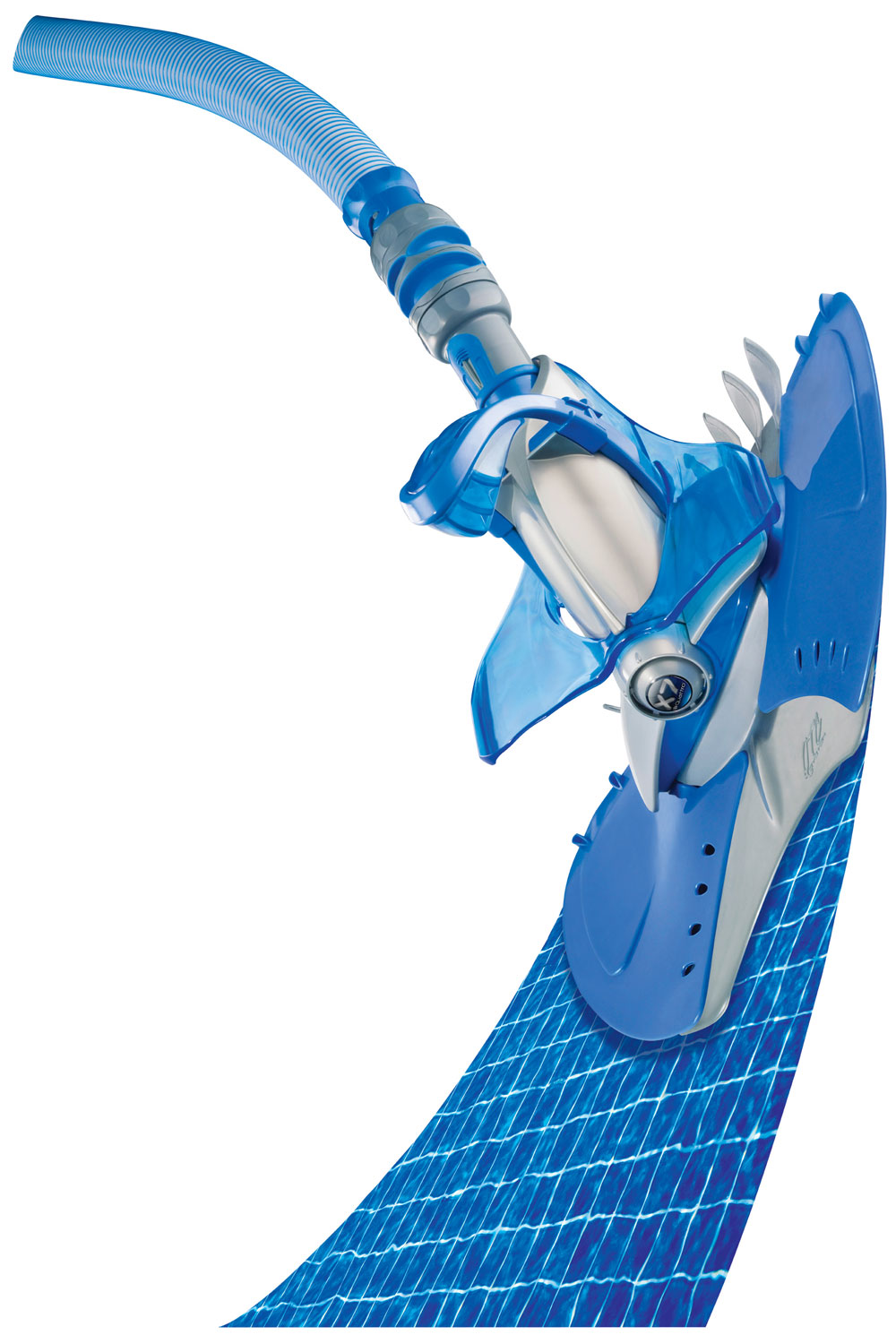

El Zodiac X7 Quattro es una mezcla inspirada en un diseño elegante y tecnología avanzada que resulta en un rendimiento sin igual. Desde su innovador QTC System ® (Quattro Traction Control) hasta un diafragma Dura-Life complemente rediseñado como "una sola pieza móvil", el X7 Quattro representa una solución de vanguardia para la limpieza de piscinas. Alimentado por el sistema de filtración de su piscina existente, el X7 Quattro tiene la agilidad para trepar los muros en un ángulo de 90 grados y la movilidad para desplazarse por superficies de piscina más rápido, silenciosa y eficientemente.

Características

  • QTC System: el sistema Quattro Traction Control está compuesto de cuatro discos flexibles independientes que permiten una adhesión máxima a superficies irregulares y esquinas cerradas
  • Hydro Wings: este estabilizador único mejora la navegación, crea un fuerza descendente para tracción adicional y eficiencia de limpieza.
  • Conector flexible: accesorio de manguera flexible que minimiza la influencia de la manguera en el movimiento del limpiador, mejorando la cobertura.
  • Diafragma Dura-Life: diseñado con reforzamiento de sobremoldeado para obtener lo mejor en durabilidad de diafragma.

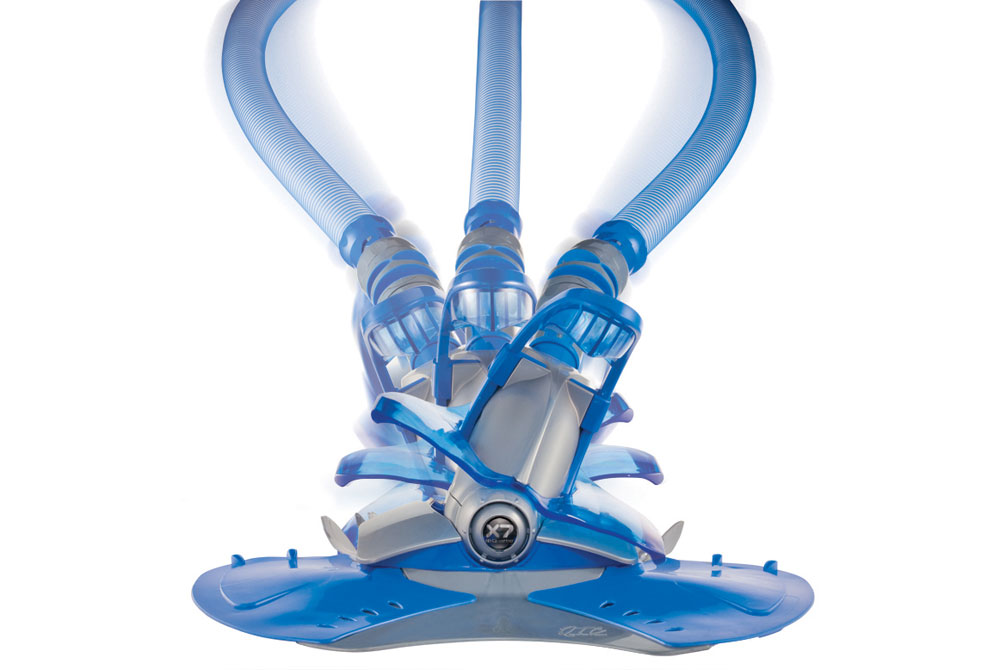

  • Timón de acción de inclinación: el cuerpo del X7 Quattro está diseñado de forma exclusiva para girar completamente de izquierda a derecha permitiendo un nuevo nivel de agilidad y movilidad para navegar en las zonas estrechas en la piscina.
  • Control de bloqueo de giro: proporciona una conexión segura y reduce la pérdida de aspiración.

Información técnica

  • Limpiador de lado de sección premium con tecnología de diafragma Dura-Life
  • Funciona en todas las piscinas excavadas
  • Se conecta directamente al skimmer o la línea de vacío dedicada de 1,5"
  • Incluye una manguera de alimentación de 36 pies

Especificaciones

Características Descripción
Tipo de piscina Excavada
Tipo de limpiador Lado de succión
Conexión Skimmer o línea de aspiración
Garantía 1 año
Tipo de manguera Larga duración, 36 pies de manguera de alimentación
Conexión de la manguera Seguro giratorio, conector flexible del cabeza del limpiador
Diafragma Dura-Life
Tracción Discos Quattro Traction Control
Superficie de la piscina Baldosas, vinilo, gunita y fibra de vidrio

Diagrama esquemática de las partes

Lista de piezas del Zodiac X7 Quattro

Utilice nuestro lector del catálogo en línea para ver los diagramas funcionales y los números de pieza.

Aprende Más

Preguntas frecuentes

Haga clic en las preguntas más frecuentes acerca de este producto a continuación para ver las respuestas .

¿Rompería el limpiador de piscina si lo desmantelo para revisar el diafragma?
No, la unidad es fácil de desmantelar. Hay algunos componentes roscados que se pueden quitar a mano.
¿Hay un adaptador que conecta las mangueras a la piscina central? La mangueras no encajan.
No se requieren adaptadores, las mangueras encajarán en el OEP con un empujoncito.
Mi limpiador trepa excesivamente por los muros
1. Utilizando el medidor de flujo como guía, reduzca el flujo al limpiador. 2. Verifique que el peso de la manguera esté en la posición correcta. Intente alejar más el peso de la manguera del cabezal del limpiador. Nota: si el limpiador se mueve extremadamente rápido o trepa los muros de la piscina es una indicación de que el flujo es demasiado alto y que se debe reducir el ajuste de la válvula Flowkeeper. Para ajustar el flujo, tire la manilla de ajuste de la válvula Flowkeeper para aumentar o disminuir el caudal.
Mi limpiador se voltea hacia arriba
1. Utilice el medidor de flujo o el pulso de la piscina para asegurarse de que el flujo sea correcto. 2. Utilizando el medidor de flujo como guía, reduzca o aumente el flujo de la válvula FlowKeeper. 3. Revise la base rotativa del limpiador. La base debe girar libremente. 4. Comuníquese con un técnico de servicio
Mi limpiador no a sale del borde u orilla de la piscina
1. Utilizando el medidor de flujo o el pulso de piscina como guía, reduzca el flujo al limpiador. 2. Utilice el flujo de retorno para mover el limpiador. 3. Verifique que la posición del peso de la manguera sea correcto. Ajústela de ser necesario.
Mi limpiador de succión se detiene y se inicia
1. Revise que no haya desperdicios atorados en la manguera del diafragma, la canasta del skimmer y el recipiente de pelos y pelusas de la bomba de filtrado. 2. Utilice el pulso de piscina o el medidor de flujo (suministrado con el limpiador de succión) para determinar el flujo correcto. 3. Utilizando el pulso de piscina o el medidor de flujo, haga los ajustes necesarios en la válvula Flowkeeper. 4. Revise que las mangueras no tengan fugas o rupturas. 5. Asegúrese de que la bomba esté en velocidad alta.
Mi limpiador no cubre el extremo opuesto de la piscina
1. Añada desviadores de retorno o desvíe las entradas de retorno hacia abajo. Use el flujo de retorno para mover el limpiador. 2. Verifique que la longitud de la manguera sea correcta: añada 1 o 2 secciones de manguera. 3. Verifique que el peso de la manguera esté en la posición correcta. Nota: el peso de la manguera está posicionado para compensar la flotabilidad de la manguera. Una manguera balanceada correctamente creará un ángulo de 45 grados entre el limpiador y el fondo de la piscina.
Mi limpiador de piscina parece estar moviéndose hacia atrás, ¿es normal?
Todos los limpiadores de succión para piscinas con diafragmas se mueven hacia atrás. El diafragma palpita moviendo el limpiador hacia atrás del ensamblaje de la manguera.
Mi limpiador de succión está funcionando en patrón
1. Dirija las entradas de retorno hacia abajo. Añada un desviador de retorno de ser necesario. 2. Coloque la manguera en una línea recta al sol durante unas horas para relajar la memoria. 3. Verifique que la longitud de la manguera sea correcta: añada 1 o 2 secciones de manguera. 4. Si se necesita más peso de manguera, verifique que la posición sea correcta. Nota: una manguera correctamente balanceada creará un ángulo de 45 grados entre el limpiador y el fondo de la piscina.
¿Por qué tengo que sacar el diafragma del nuevo limpiador de piscinas?
Para restablecer el diafragma a su longitud correcta y resolver problemas de encendido.

Recursos

Zodiac X7 Quattro Brochure

Número de artículo: SL2015
Tamaño del archivo: 1872619

Descargar Ver Online

2011 Zodiac Disc Cleaner Family Brochure

Número de artículo: SL6700
Tamaño del archivo: 4997323

Descargar Ver Online

Zodiac X7 Quattro I/O Manual

Número de artículo: TL-2015
Tamaño del archivo: 4527055

Descargar Ver Online
